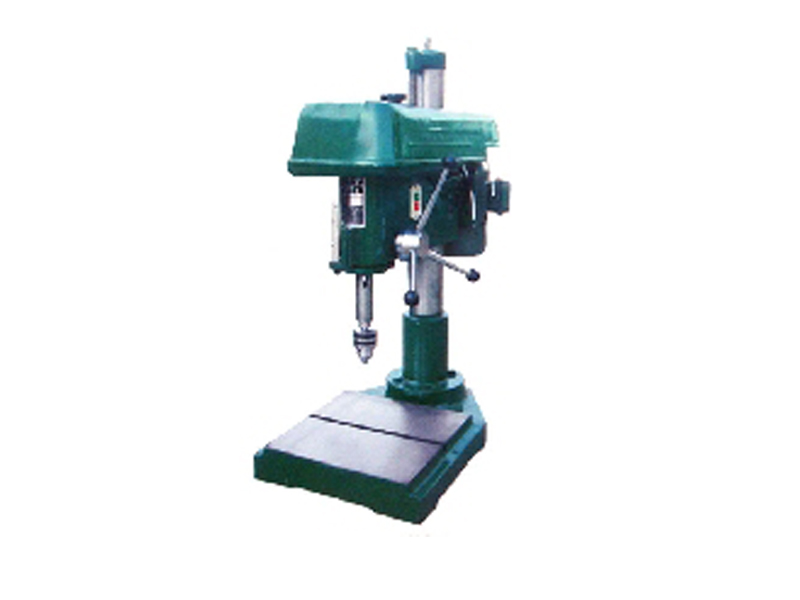

Z520B台式鑽床

    台式鑽床是一種小型鑽床。是一台應用廣泛的台鑽。電動機通過五級變速帶輪，使主軸可變五種轉速，頭架可在圓立柱上麵上下移動，並可繞圓立柱中心轉到任意位置進加工，調整到適當位置後用手柄鎖緊。如頭架要放低進，先把保險環調節到適當位置。用緊定鏍釘把它鎖緊，然後放鬆手柄，靠頭架自重落到保險環境，再把手柄板緊。工作台可在圓立柱上下上下移動。並可繞立柱轉動到任意位置。工作台座的鎖緊手柄。當鬆開鎖緊螺釘時，工作台在垂直平麵還可左右傾斜45度，工作較小時，可放在工作台上鑽孔，當工作較大時，可把工作台轉開，直接放在鑽床底麵上鑽孔。
   這種台鑽靈活性較大，轉速高，生產效率高，使用方便，因而是零件加工，裝配和修理工作中常用的設備之一。但是由於構造簡單，變速部分直接用帶輪變速，最轉速較高，一般在400r/min 以上，所以有些特殊材料或工藝需用低速加工的不適用。
主要參數：

型    號	Z520B
最大鑽孔直徑	20
主軸中心線至機柱中心線距離	240
主軸錐度	MT2#
主軸最大行程	100
主軸轉速範圍 5速	250-2500
工作台麵尺寸	300x292
主軸端麵至工作台麵最大距離(mm)	450
總高度	925
電機功率：4級（KW）	0.75
機床重量	130

Z520B台鑽工作原理：
   由電機做動力輸出，通過塔式皮帶輪，經過變速傳遞給主軸，主軸最外麵的是不會旋轉的隻會直線運動的套筒，上麵有齒條結構，和齒輪配合組成縱向進給機構，主軸裝在這個套筒裏麵，主軸能自由在套筒裏麵旋轉，但套筒的上下移動會帶動主軸的上下移動，最裏麵的是一個有比較長滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鑽頭的動力就是這裏傳進去的通過花鍵傳遞給主軸。
